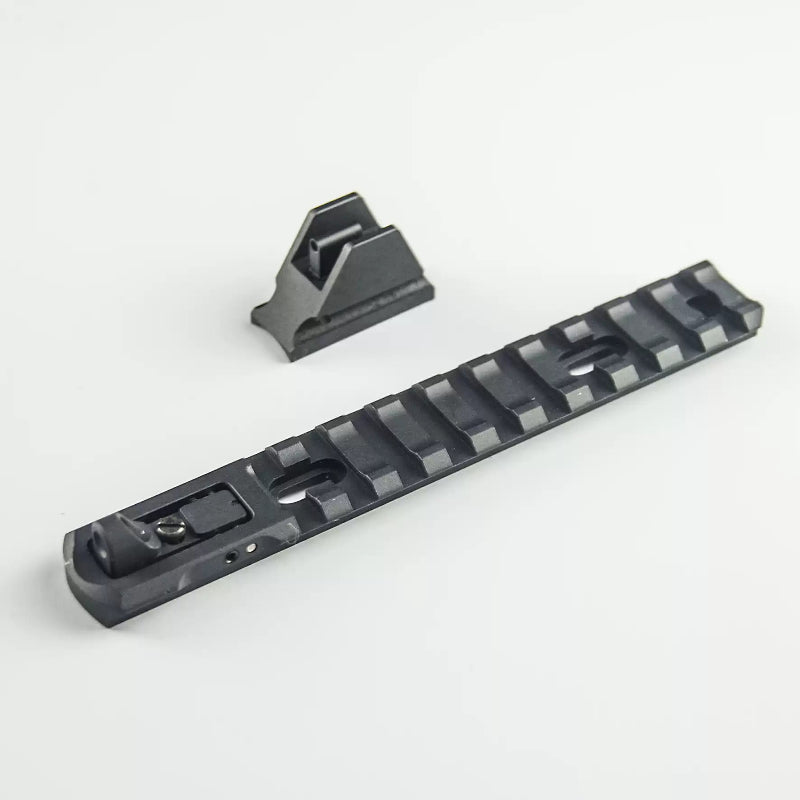

Viseur Nerf à rail métallique AKA M870

Introduction à la lunette Nerf AKA/ZS/JQ M870 :

Rail métallique avec mire arrière réglable et mire avant fixée par vis. Compatible avec AKA, ZS & LDT M870. Durable, stable, facile à installer.

Caractéristiques

Installation de la mire avant

Cette mire avant est fixée par des vis et est compatible avec les AKA, ZS et LDT M870.
Elle est livrée avec trois tailles de vis incluses : M3, M3.5 et M4.

• Guide de compatibilité
  • Les canons extérieurs AKA R1 / R2 M870 comportent des trous M3.5 ou M4 :
    • Pour les trous de 3,5 mm → utilisez directement la vis M3.5 incluse.
    • Pour les trous de 4 mm (sans filetage) → vous avez deux options :
      • Utilisez un taraud M4 pour créer des filetages, ou
      • Vissez délicatement une vis M4 directement pour former des filetages (évitez d'endommager la vis).
  • Les canons extérieurs ZS et LDT M870 n'ont pas de trous pré-percés et nécessiteront un perçage.
• Instructions d'installation

1. 1. Positionnement
      Appliquez de la colle pour fixer temporairement la mire avant.
      Ajustez l'angle et assurez-vous qu'elle est parfaitement centrée.
      Marquez les points de perçage.
   2. Perçage
      Utilisez une perceuse électrique pour créer les trous de montage selon vos positions marquées.

• La mire avant permet l'insertion de(Non inclus avec le produit):
  • Tige de fibre optique de 2 mm de diamètre, ou
  • Tube au tritium (longueur 10–12 mm)

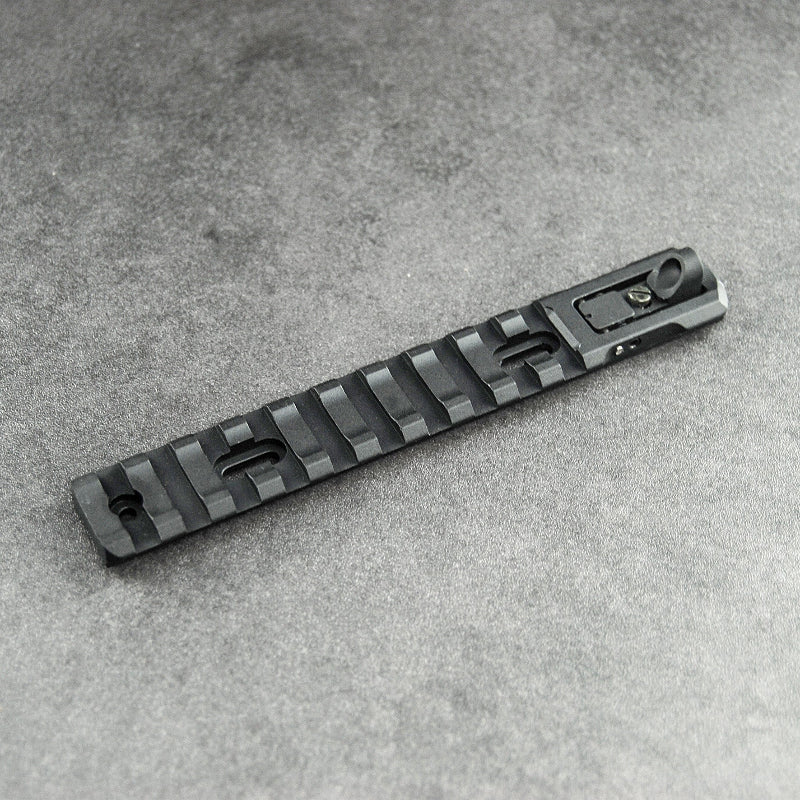

Installation de la mire arrière

• Dimensions des trous de montage
  • Espacement des trous : 60 mm
  • Largeur du trou avant : 8,2 mm
  • Espacement du trou arrière : 25 mm
    (Compatible avec AKA / ZS / LDT M870)
• Réglage de la dérive (gauche / droite)
  • Ajustez à l'aide des vis latérales :
    • Desserrez la vis gauche → la mire arrière se déplace à gauche
    • Desserrez la vis droite → la mire arrière se déplace à droite
  • Plage de réglage : ±1,5 mm
• Réglage de l'élévation (haut / bas)
  • Utilisez un tournevis plat pour ajuster la vis supérieure :
    • Tournez dans le sens inverse des aiguilles d'une montre (desserrez) → la mire monte
    • Tournez dans le sens des aiguilles d'une montre (serrez) → la mire descend
  • Remarque : Ne retirez pas complètement la vis pendant le réglage
  • Plage d'élévation :

    • Position la plus haute : jusqu'à +3 mm de levée
• Outil inclus
  • Livré avec une clé hexagonale pour l'installation et les réglages
