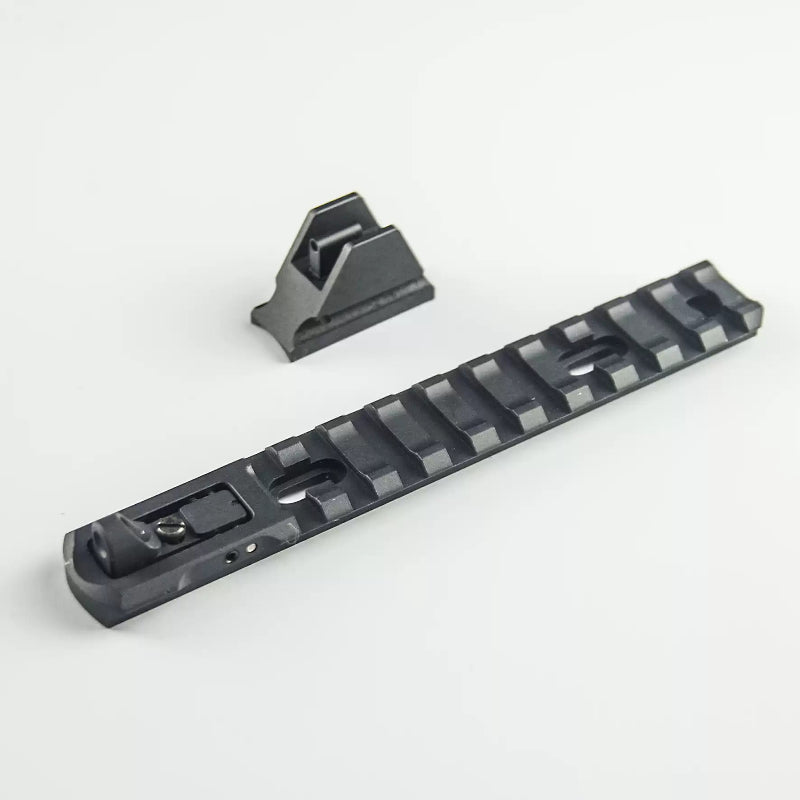

AKA M870 Metallschienen-Nerf-Visier

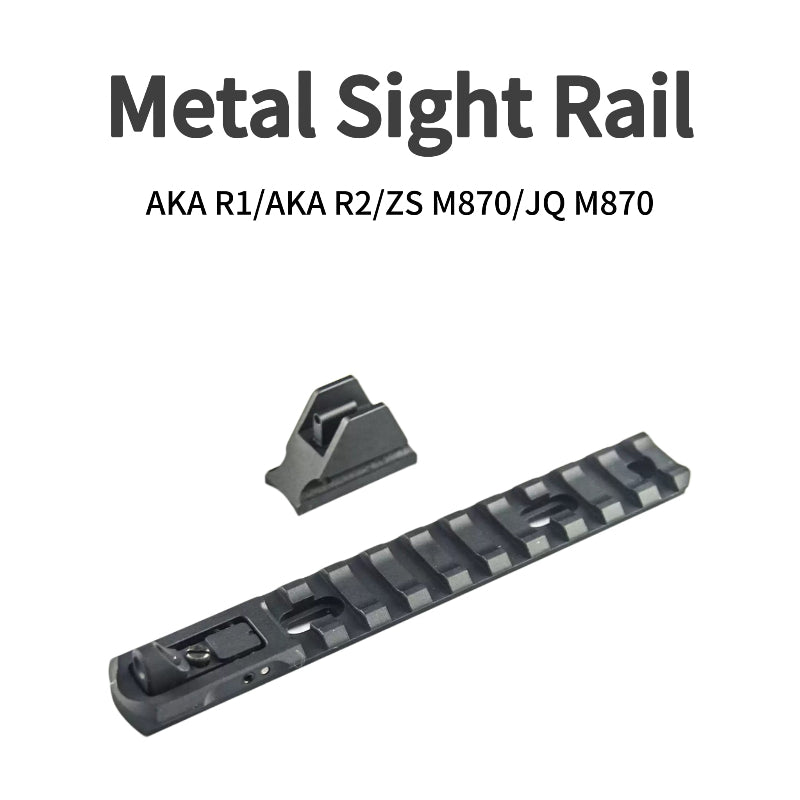

AKA/ZS/JQ M870 Nerf-Zielfernrohr Einführung:

Metallschiene mit verstellbarem Kimme und schraubfixiertem Korn. Kompatibel mit AKA, ZS & LDT M870. Langlebig, stabil, einfach zu installieren.

Eigenschaften

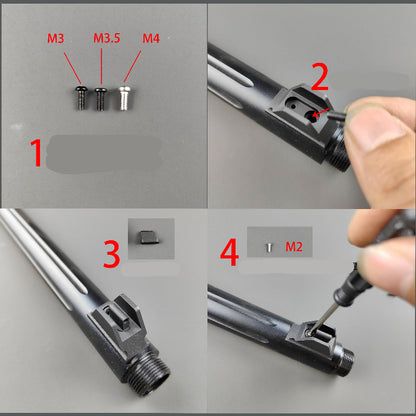

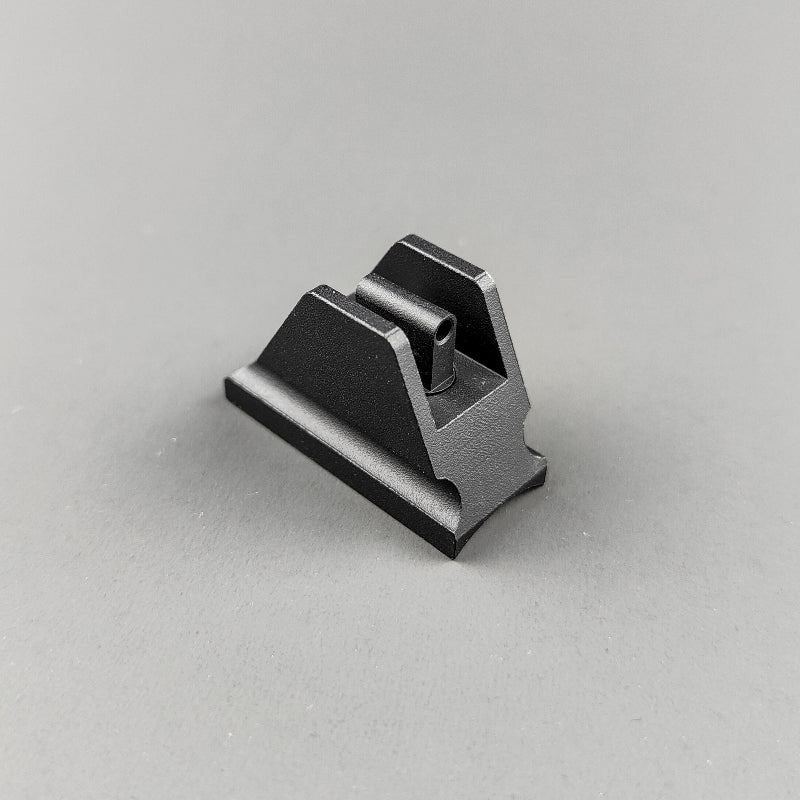

Installation des Korns

Dieses Korn wird mit Schrauben befestigt und ist mit AKA, ZS und LDT M870 kompatibel.
Es werden drei Schraubengrößen mitgeliefert: M3, M3.5 und M4.

• Kompatibilitätshandbuch
  • AKA R1 / R2 M870 Außenläufe verfügen über entweder M3.5- oder M4-Löcher:
    • Für 3,5 mm Löcher → verwenden Sie direkt die mitgelieferte M3.5 Schraube.
    • Für 4 mm Löcher (ohne Gewinde) → haben Sie zwei Optionen:
      • Verwenden Sie ein M4-Gewindebohrer, um Gewinde zu schneiden, oder
      • Führen Sie vorsichtig eine M4-Schraube direkt ein, um Gewinde zu formen (vermeiden Sie eine Beschädigung der Schraube).
  • ZS und LDT M870 Außenläufe haben keine vorgebohrten Löcher und müssen gebohrt werden.
• Installationsanweisungen

1. 1. Positionierung
      Tragen Sie Klebstoff auf, um das Korn vorübergehend zu fixieren.
      Passen Sie den Winkel an und stellen Sie sicher, dass es perfekt zentriert ist.
      Markieren Sie die Bohrpunkte.
   2. Bohren
      Verwenden Sie einen Bohrer, um die Befestigungslöcher gemäß Ihren markierten Positionen zu erstellen.

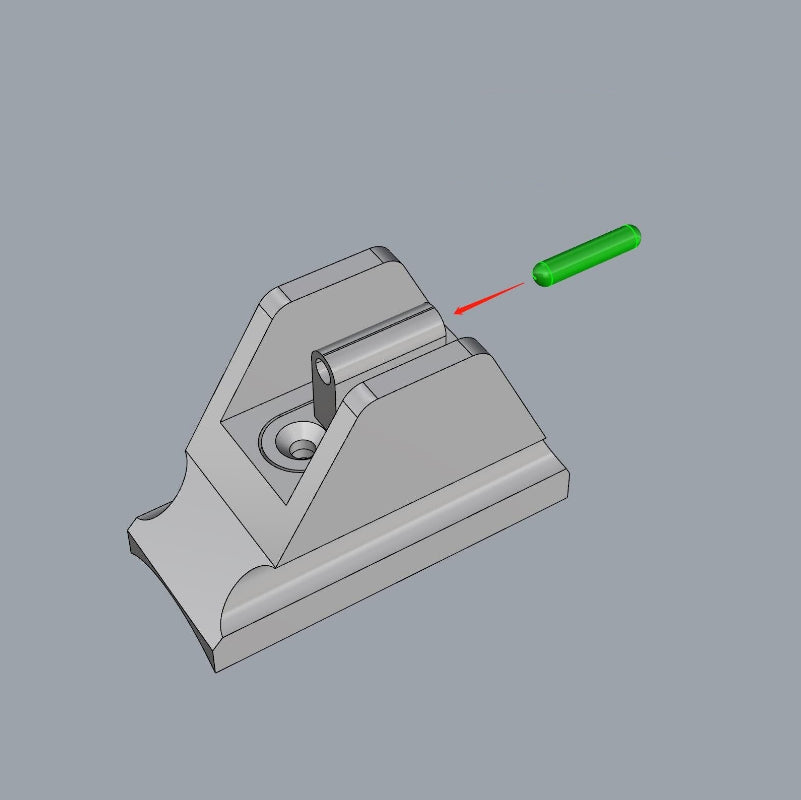

• Das Korn unterstützt das Einsetzen von(Nicht im Lieferumfang enthalten):
  • 2 mm Durchmesser Glasfaserstab, oder
  • Tritiumröhrchen (10–12 mm Länge)

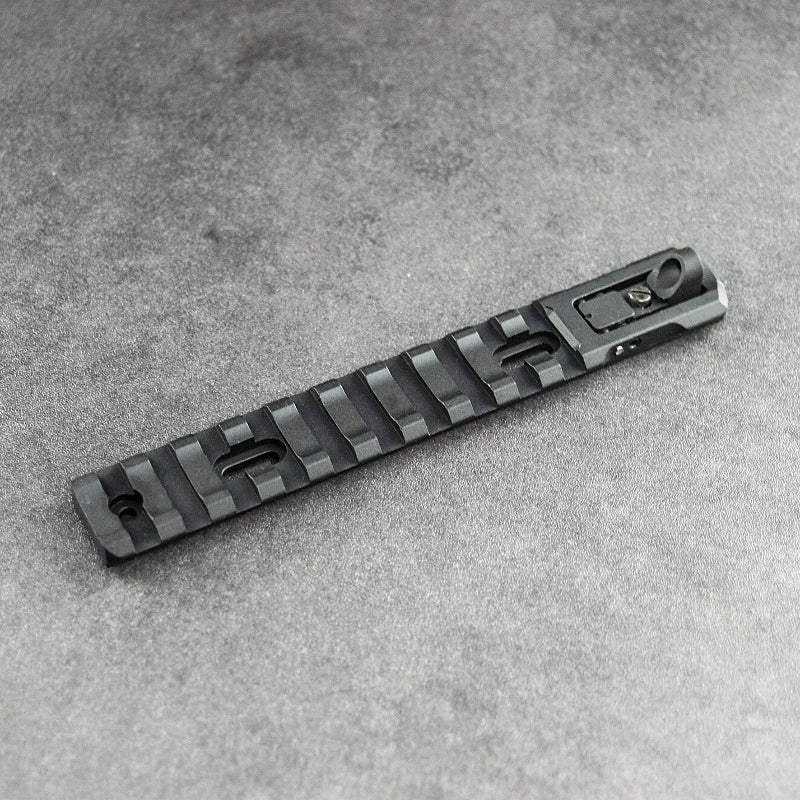

Installation der Kimme

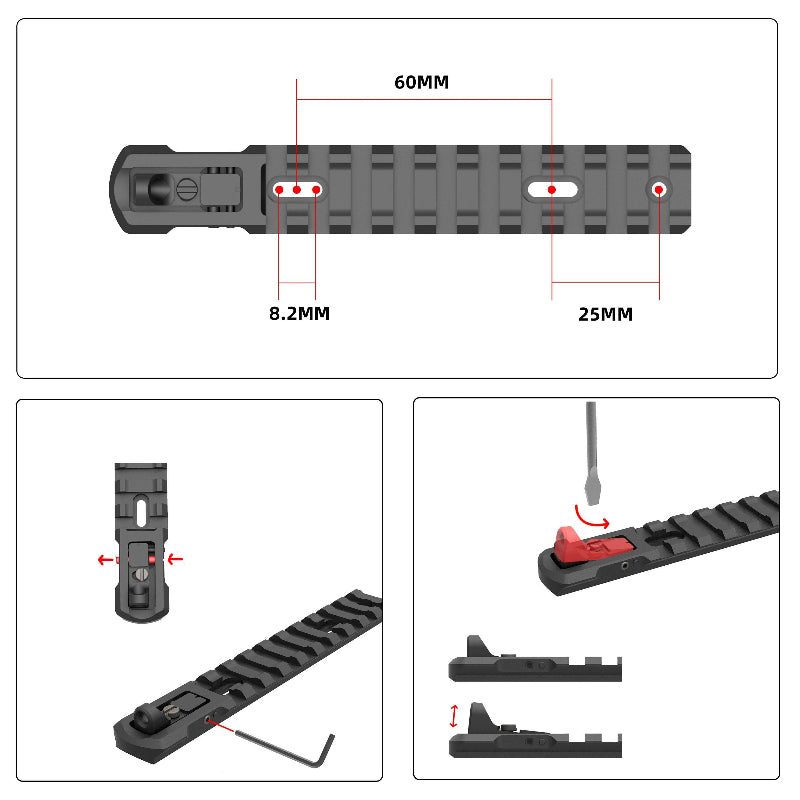

• Abmessungen der Befestigungsbohrung
  • Lochabstand: 60 mm
  • Breite des vorderen Lochs: 8,2 mm
  • Abstand der hinteren Löcher: 25 mm
    (Kompatibel mit AKA / ZS / LDT M870)
• Seitenverstellung (Links / Rechts)
  • Einstellung über die seitlichen Schrauben:
    • Linke Schraube lösen → Kimme verschiebt sich nach links
    • Rechte Schraube lösen → Kimme verschiebt sich nach rechts
  • Einstellbereich: ±1,5 mm
• Höhenverstellung (Auf / Ab)
  • Verwenden Sie einen Schlitzschraubendreher, um die obere Schraube einzustellen:
    • Gegen den Uhrzeigersinn drehen (lösen) → Visier bewegt sich nach oben
    • Im Uhrzeigersinn drehen (festziehen) → Visier bewegt sich nach unten
  • Hinweis: Schraube während der Einstellung nicht vollständig entfernen
  • Höhenbereich:

    • Höchste Position: bis zu +3 mm Anhebung
• Inklusive Werkzeug
  • Wird mit einem Inbusschlüssel für Installation und Einstellungen geliefert
